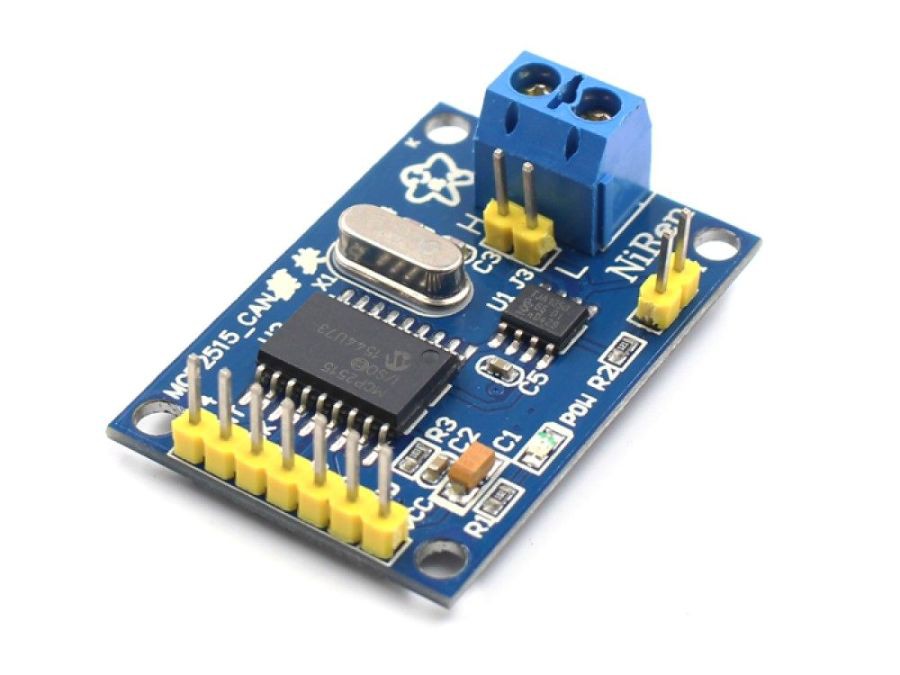

SPI arayüzlü MCP2515 CAN kontrolcü ve TJA1050 CAN transceiver temel alınarak yapılmıştır.
MCP2515 CAN-SPI dönüştürücü entegre barındıran bu kart, CANBUS Shield ile aynı işlevi görmektedir.
Özellikleri:
- CAN 2.0B protokolünü destekler, haberleşme hızı 1Mb / S
- Yüksek hızlı TJA1050 CAN transceiver entegresi kullanır
- Genişletilebilir CAN arayüz için SPI bağlantısı
- 8 MHz kristal osilatör
- 120 Ω terminal direnci
- Ölçüler : 40×28mm
- Çalışma Sıcaklığı:85 ℃ - 40 ℃

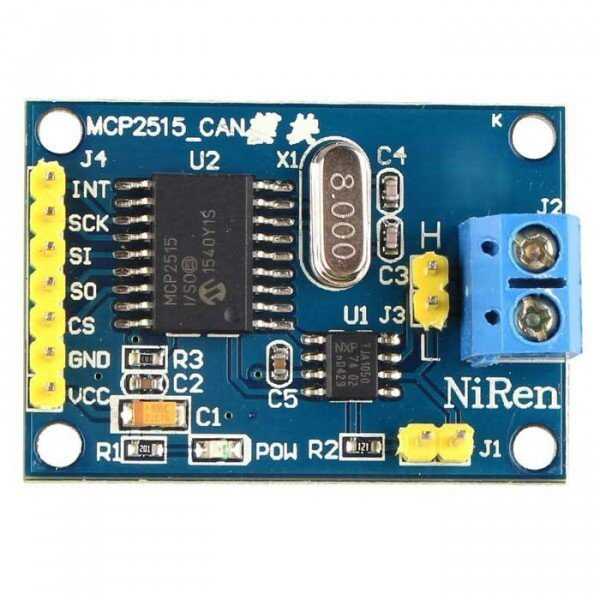

Pinout:
- VCC :5V power input pin
- GND : power ground pin
- CS : SPI SLAVE select pin (Active low)
- SO : SPI master input slave output lead
- SI : SPI master output slave input lead
- SCLK: SPI clock pin
- INT: MCP2515 interrupt pin
